12um 640x512 USB -вихідний компактний розмір теплового модуля

Номер моделі

SG - HTM06U2 - T9

SG - HTM06U2 - T15

SG - HTM06U2 - T19

SG - HTM06U2 - T25

Термічний модуль

Датчик зображення

VOX без охолодження фокусних площинних масивів

Макс. Роздільна здатність

640 × 512

Частота кадрів

Регульований, від 6 Гц до 30 Гц

Піксельний інтервал

12 мкм

Діапазон реакції

8 мкм до 14 мкм

Сітка

≤ 40 Мк (@ 25 ° C), F# = 1,0

Об'єктив (фокусна відстань)

9,1 мм

15 мм

19 мм

25 мм

F число

F1.0

F1.0

F1.0

F1.0

IFOV

1,3 мрад

0,8mrad

0,6 мрад

0,48mrad

Поле зору (H × V)

48,3 ° × 38,6 °

29,3 ° × 23,4 °

22,8 ° × 18,4 °

17,46 ° × 14,01 °

Хв. Відстань фокусування

2m

5m

7m

8m

Вимірювання температури

Діапазон температури

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C

Точність температури

Макс (± 2 ° С, ± 2%) при температурі навколишнього середовища 25 ° С і температура об'єкта вище 0 ° C

Відстань температури

(На основі 0,65 × 0,65 м)

10м (найдальше)

15 м (найдальше)

20 м (найдальше)

25 м (найдальше)

Правило термографії

3 Типи правил вимірювання температури, 21 правила (10 балів, 10 регіонів та 1 рядок)

Вихід даних

Дані про температуру 16 -біт

Дисплей зображення

Контрастне коригування

Так

Налаштування яскравості

Так

Палітри

15 палітри, регульовані кольором, за замовчуванням білий гарячий

FFC (корекція плоского поля)

Авто, посібник, зовнішня корекція

DDE

Так

Загальний

Апаратне інтерфейс

USB2.0 FPC

Влада

Постійний струм 5В ± 5%

Споживання електроенергії

≤0,55 Вт

≤0,55 Вт

≤0,55 Вт

≤0,65 Вт

Вібрація та шок

Вібрація: синусоїдальна вібрація, 20 м/с ², 3 - вісь

Шок: наполовину синусоїду, 30 г/11 мс, 3 - Вісь 6 - Шлях

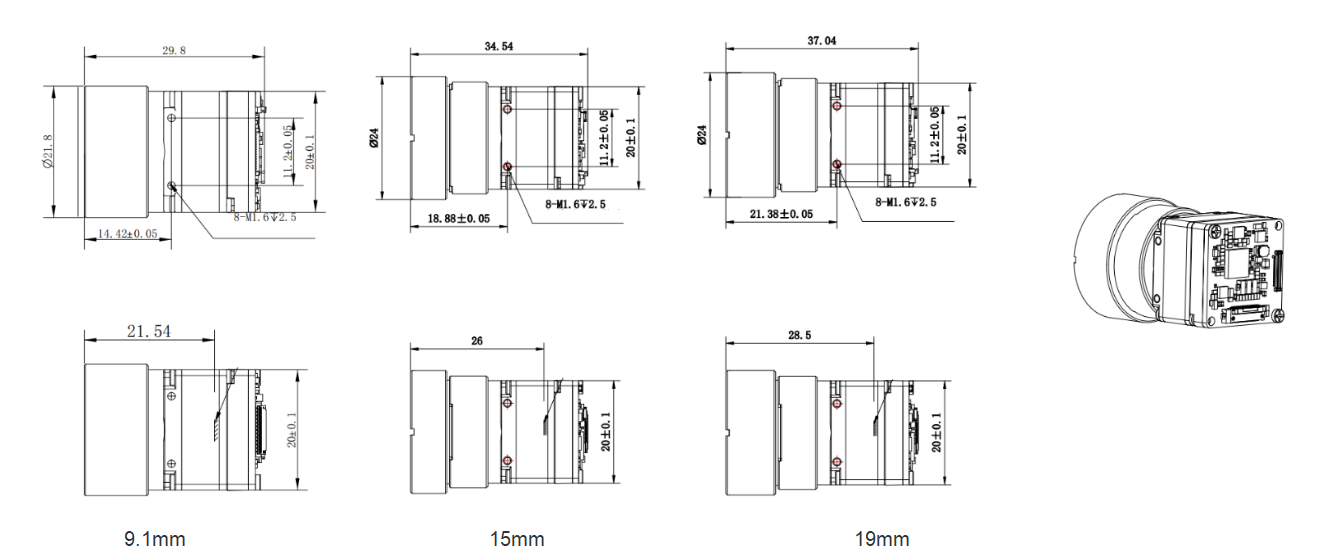

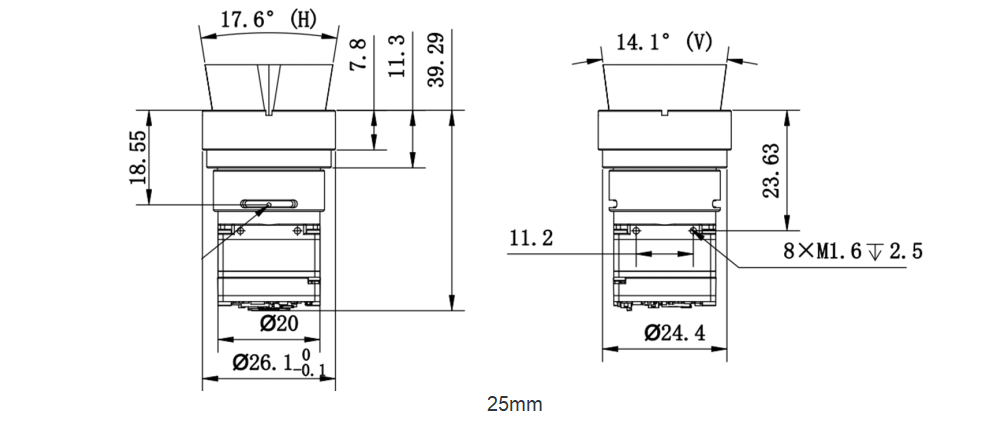

Розмір (мм)

29,8*20*20 мм

34.54*20*20 мм

37.04*20*20 мм

39,29*20*20 мм

Вага

≤22G

≤28G

≤32g

≤33г

Робоча температура

- 40 ° C ~ 70 ° C
