1280x1024/640x512 Мережевий та цифровий модуль камери Swir Camer
Специфікація
Модель | SG - SWZ12nd2 - 17510 | SG - SWZ06nd2 - 17510 | |
Датчик | Датчик зображення | 1/2 ″ Sony Ingaas Global Shutter Swir датчик IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir датчик IMX991 |
| Ефективні пікселі | Прибл. 1,34 Мп | Прибл. 0,34 Мп | |
| Розмір пікселя | 5 мкм | ||
Об'єктив | Довжина хвилі відповіді | 1000 ~ 1700 нм | |
| ICR | Підтримка 2 Режими: Широка діапазон: 1000 ~ 1700NMNARROW Група: 1450 ~ 1700NM | ||
| Фокусна відстань | 17 мм ~ 510 мм, 30x оптичний масштаб | ||
| Діафрагма | F2.8 ~ f5.5 | ||
| Поле зору | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Близька відстань фокусування | 1 м ~ 10м (широкий ~ Теле) | ||
| Швидкість масштабу | Прибл. 7S (Оптичний широкий ~ Теле) | ||
Відео | Стиснення | H.265/H.264/H.264H/MJPEG | |
| Роздільна здатність | 25/30/50/60 кадрів в секунду@1280 × 1024 | 25/30/50/60 кадрів в секунду@640 × 512 | |
| Швидкість відео -біта | 32 кбіт / с ~ 16 Мбіт / с | ||
| Аудіо | AAC / MP2L2 | ||
| Відео LVDS | 25/30/50/60 кадрів в секунду@2 Мп (1920 × 1080) | ||
Мережа | Зберігання | TF -карта (256 ГБ), FTP, NAS | |
| Мережевий протокол | Onvif, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Багатоадресний | Підтримка | ||
| Оновлення прошивки (LVDS) | Тільки може оновити прошивку через мережевий порт | ||
| Загальні події | Рух, Тампер, SD -карта, мережа | ||
| IV | Tripwire, виявлення перехресної огорожі, вторгнення, покинутий предмет, швидкий - переміщення, виявлення паркування, оцінка збору натовпу, відсутність об'єкта, виявлення лотування. | ||
| Зниження шуму | 2d/3d | ||
| Режим експозиції | Посібник, автоматичний, пріоритет діафрагму, пріоритет затвора | ||
| Компенсація експозиції | Підтримка | ||
| Швидкість затвора | 1/1 ~ 1/30000S | ||
| Режим фокусу | Автоматичне/ручне/напів автоматичне | ||
| Електронне дефог | Підтримка | ||
| Зменшення теплової серпанку | Підтримка | ||
| Перевернути | Підтримка | ||
| Ейс | Підтримка | ||
| Цифровий масштаб | 16x | ||
| Зовнішній контроль | TTL | ||
| Інтерфейс | 4Pin Ethernet Port, 6Pin Serial & Power Port, 5PIN Audio Port.30PIN LVDS | ||
| Протокол зв'язку | Sony Visca, Pleco D/P | ||
| Умови експлуатації | - 30 ~+60 ° C/20%~ 80%RH | ||
| Умови зберігання | - 40 ~+70 ° C/20%~ 95%RH | ||
| Живлення | DC 12V | ||
| Споживання електроенергії (TBD) | AVG: 6W; Макс: 11 Вт | ||

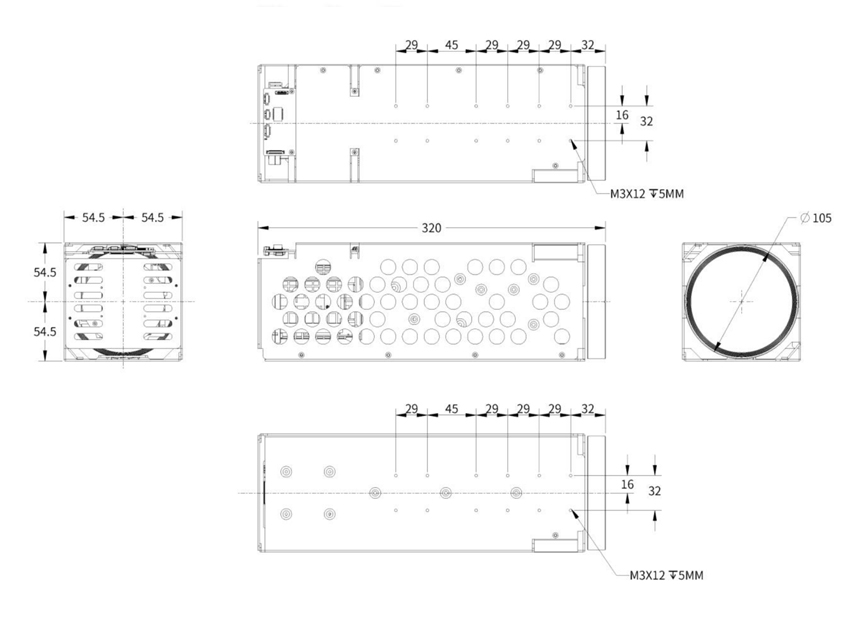

| Розміри (L*W*H) | Прибл. 320 мм*109 мм*109 мм | ||
| Вага | 3,1 кг | ||
Мережевий інтерфейс
| Тип | Номер PIN -коду | Пінопласт | Опис |
| Інтерфейс J2_4pin Ethernet | 1 | Ethrx - | Адаптивний порт Ethernet, Інтернет RX - |
| 2 | Ethrx+ | Адаптивний порт Ethernet, Інтернет RX+ | |
| 3 | Ethtx - | Адаптивний порт Ethernet, Інтернет TX - | |
| 4 | Ethtx+ | Адаптивний порт Ethernet, Інтернет TX+ | |
| J3_6PIN POWER & UART Інтерфейс | 1 | DC_IN | DC12V |
| 2 | Gnd | Gnd | |
| 3 | Rxd1 | Рівень TTL 3.3 В, протокол Pelco | |
| 4 | TXD1 | Рівень TTL 3.3 В, протокол Pelco | |
| 5 | Rxd0 | TTL рівень 3.3V, протокол VISCA | |
| 6 | TXD0 | TTL рівень 3.3V, протокол VISCA | |
| Audio інтерфейс J1_5PIN | 1 | Аудіо_out | Аудіо (вирівняйте) |
| 2 | Gnd | Gnd | |
| 3 | Audio_in | Аудіо в (лінія в) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
Інтерфейс LVDS
| Порт | Число | Пінопласт | Опис |
| J4_30PIN LVDS Інтерфейс (подібно до цифрового інтерфейсу Sony 30PIN) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | Виведення постійного струму (постійний струм+7В ~+12В) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL рівень 3.3V, протокол VISCA, те саме для TXD0 на порту J3_6Pin. Але не може одночасно підключитися. | |
| 19 | Uart1_rx | TTL рівень 3.3V, протокол VISCA, те саме, що і RXD0 на порту J3_6Pin. Але не може одночасно підключитися. | |
| 20 | Gnd | Gnd | |
| 21 | TXOUT0 - | ||
| 22 | Txout0+ | ||
| 23 | TXOUT1 - | ||
| 24 | TXOUT1+ | ||
| 25 | TXOUT2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | TXOUT3 - | ||
| 30 | Txout3+ |
