12 мкм 640 × 512 USB (CVBS/Type - C/MIPI Необов’язково) Компактний розмір температури Термічний модуль

Номер моделі

Sg - dtm06u (c, m) 2 - x

SG - DTM06U (C, M) 2 - TX

Sg - dtm03u (c, m) 2 - x

SG - DTM03U (C, M) 2 - TX

Sg - dtm02u (c) 2 - x

Sg - dtm02u (c) 2 - tx

Термічний модуль

Датчик зображення

Не охолоджений мікроболометр Vox

Піксельний інтервал

12 мкм

Діапазон реакції

8 мкм до 14 мкм

Макс. Роздільна здатність

640 × 512

384 × 228

256 × 192

Частота кадрів (FPS)

50

25

50

25

50

25

Об'єктив (фокусна відстань)

9.1/13/19/25мм

9.1/13 мм

4/7/10мм

F число

F1.0/ f1.0/ f1.1/ f1.2

F1.0

F1.0

Поле зору (H × V)

45,9 ° × 36,9 °/32,9 ° × 26,6 °/

22,6 ° × 18,2 °/17,3 ° × 13,8 °

28,7 ° × 21,7 °/20,1 ° × 15,1 °

46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 °

Вимірювання температури

N/a

Підтримка

N/a

Підтримка

N/a

Підтримка

Вимірювання температури

Діапазон температури

Режим LT: - 20 ° C ~+150 ° C; Режим HT: 0 ° C ~+550 ° C

Помилка вимірювання

Макс (± 2 ° С, ± 2%); Температура роботи: - 20 ° C ~+50 ° C

Дисплей зображення

Налаштування зображення

Яскравість, контраст, різкість

Посилення деталей

Підтримка

Виграш

Авто/посібник

Зниження шуму

2d/3d

Перевернути

Підтримка

Дзеркало

Підтримка

Псевдо - колір

18 Паліттів, що регулюються кольором

Перехрестя

Відображення/зникнення/хова

Обробка зображень

Корекція NUC, цифровий фільтр шуму, DDE

Відео

Вихід відео

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Інтерфейс розширення

USB/MIPI/CVBS/TYPE - C

USB/cvbs/type - c

Серійне спілкування

Серійний порт UART

Загальний

Влада

DC 4,5 ～ 5,5 В; CVBS: DC 4,5–20V

Споживання електроенергії

≤0,7 Вт@25 ° C

≤0,7 Вт@25 ° C

≤0,55W@25 ° C

Робоча температура

- 40 ° C ~ 70 ° C

Температура зберігання

- 40 ° C ~ 80 ° C

Робоча вологість

≤95% RH (не - конденсування)

Шокувати

6,06 г випадкових, 3 - вісь, вібрація синусоїди

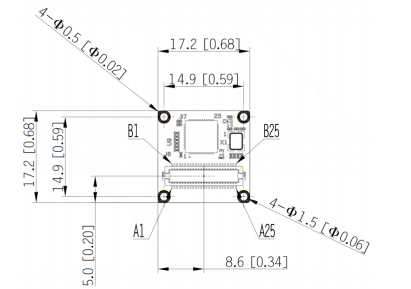

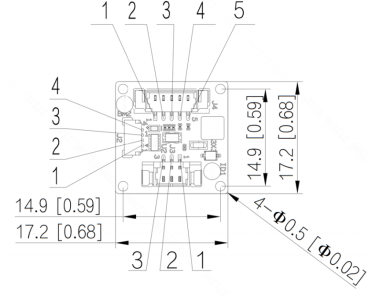

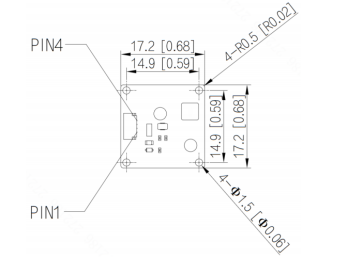

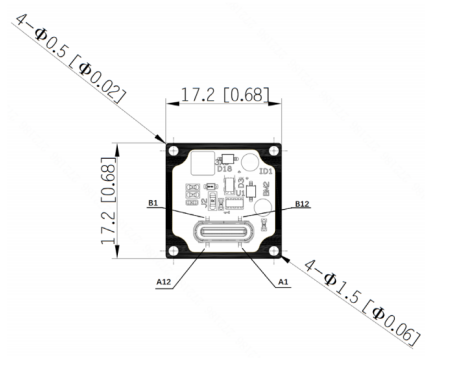

Вимір

17,3 мм*17,3 мм*10,8 мм (без об'єктива розпіркове кільце хвостове кільце)

Вага

5G (без об'єктива розпіркове кільце з хвостовою пластиною)
