12 мкм 256 × 192 USB -вихідний компактний розмір теплового модуля

Номер моделі

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Термічний модуль

Датчик зображення

VOX без охолодження фокусних площинних масивів

Макс. Роздільна здатність

256 × 192

Частота кадрів

Регульовано, від 25 Гц до 50 Гц

Піксельний інтервал

12 мкм

Діапазон реакції

8 мкм до 14 мкм

Сітка

≤ 40 Мк (@ 25 ° C), F# = 1,0

Об'єктив (фокусна відстань)

9,7 мм

15,4 мм

F число

F1.0

F1.0

IFOV

1,2 мрад

0,8mrad

Поле зору (H × V)

18,1 ° × 13,6 °

11,4 ° × 8,6 °

Хв. Відстань фокусування

2m

5m

Вимірювання температури

Діапазон температури

- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C

Точність температури

Макс (± 2 ° С, ± 2%) при температурі навколишнього середовища 25 ° С і температура об'єкта вище 0 ° C

Відстань температури

(На основі 0,65 × 0,65 м)

10м (найдальше)

15 м (найдальше)

Правило термографії

3 Типи правил вимірювання температури, 21 правила (10 балів, 10 регіонів та 1 рядок)

Вихід даних

Дані про температуру 16 -біт

Дисплей зображення

Контрастне коригування

Так

Налаштування яскравості

Так

Палітри

15 палітри, регульовані кольором, за замовчуванням білий гарячий

FFC (корекція плоского поля)

Авто, посібник, зовнішня корекція

DDE

Так

Загальний

Апаратне інтерфейс

USB2.0 FPC

Влада

Постійний струм 5В ± 5%

Споживання електроенергії

≤0,5 Вт

Вібрація та шок

Вібрація: синусоїдальна вібрація, 20 м/с ², 3 - вісь

Шок: наполовину синусоїду, 30 г/11 мс, 3 - Вісь 6 - Шлях

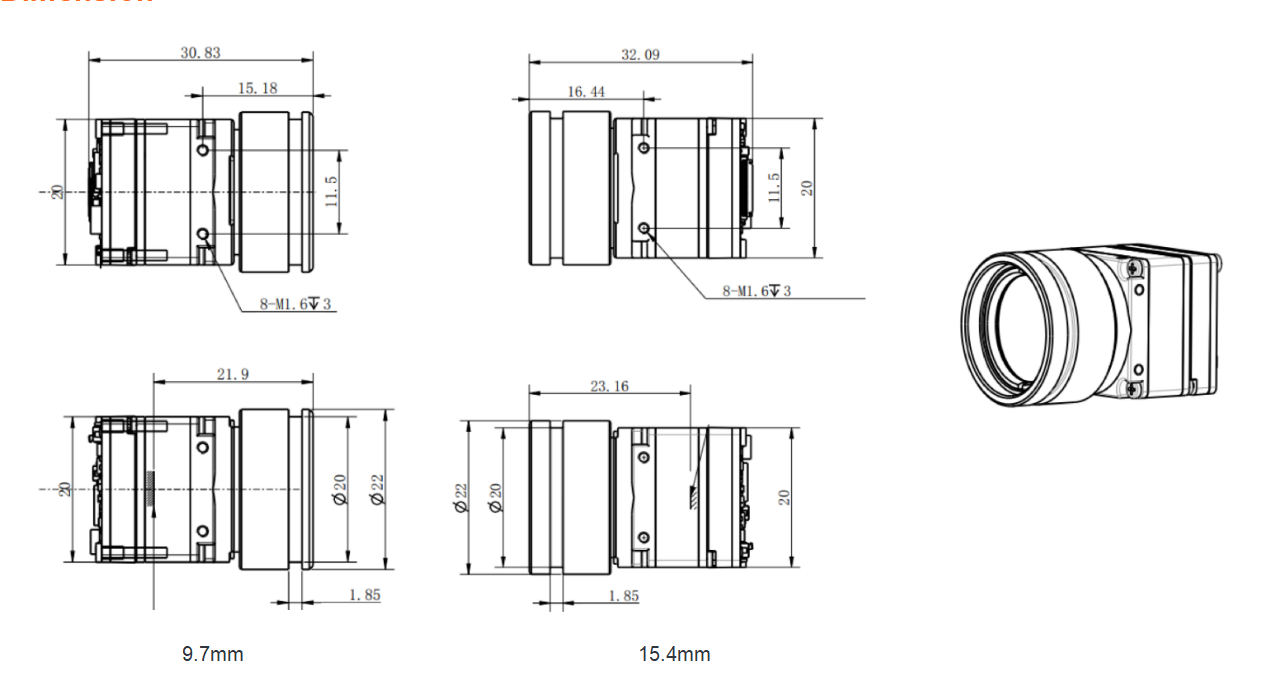

Вимір

30,83 мм*20 мм*20 мм

32,09 мм*20 мм*20 мм

Вага

≤20G

≤22G

Робоча температура

- 40 ° C ~ 60 ° C
